پیچ آلن استوانهای DIN 912 چیست؟ راهنمای کامل کاربرد، سایز آچار و تفاوت با مدلهای مشابه
پیچ آلن استوانهای DIN 912 / ISO 4762 یکی از پرکاربردترین پیچهای صنعتی است که با سر استوانهای و حفره آچارخور داخلی شناخته میشود. در این مقاله کاربردها، مزایا، سایز آچار آلن، کلاسهای استحکام و تفاوت این پیچ با مدلهایی مثل آلن سر تخت، آلن قارچی و آلن کوتاه بررسی شده است.

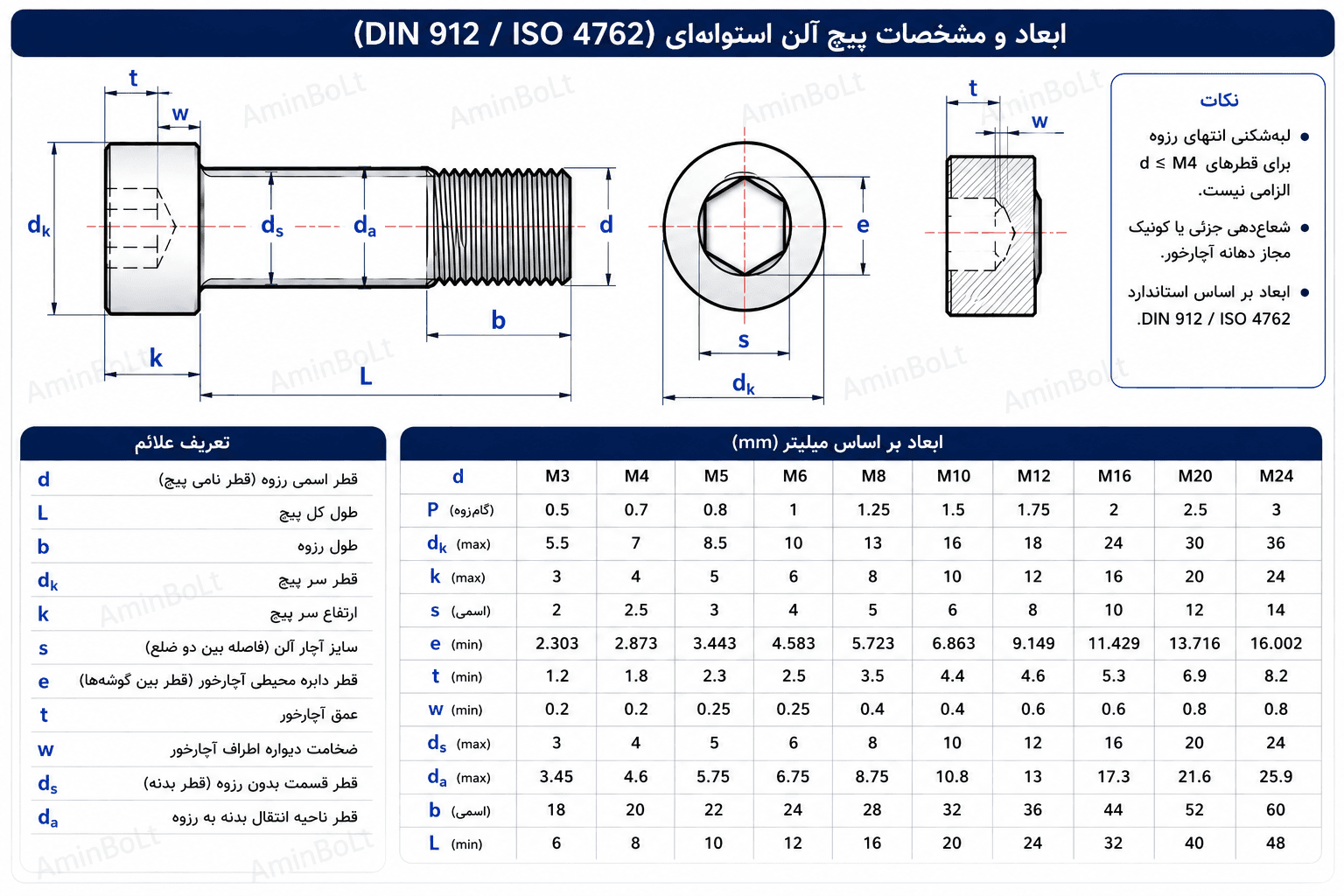

پیچ آلن استوانهای یکی از پرکاربردترین پیچهای صنعتی است که با نام استاندارد DIN 912 و معادل جدیدتر آن ISO 4762 شناخته میشود. این پیچ دارای گل استوانهای و حفره ششگوش داخلی است و با آچار آلن بسته میشود.
به دلیل تحمل گشتاور مناسب، اشغال فضای کمتر نسبت به پیچهای ششگوش و ظاهر صنعتی و مرتب، پیچ آلن استوانهای در ماشینآلات، تجهیزات صنعتی، قالبها، اتوماسیون و بسیاری از اتصالات فلزی کاربرد گستردهای دارد.
پیچ آلن استوانهای چیست؟
پیچ آلن استوانهای نوعی پیچ با سر استوانهای و آچارخور داخلی ششضلعی است. این پیچ معمولاً در جاهایی استفاده میشود که فضای اطراف اتصال محدود باشد یا نیاز به بستن پیچ با آچار از بالا وجود داشته باشد.
مزایای پیچ آلن استوانهای
- بستن با گشتاور مناسب به دلیل تماس کامل آچار با حفره
- اشغال فضای کمتر نسبت به پیچ ششگوش معادل
- ظاهر تمیز و صنعتی
- مناسب برای فضاهای محدود
- تنوع بالا در سایز و کلاس استحکام
کاربردهای رایج پیچ آلن استوانهای
- ماشینآلات صنعتی
- قالبسازی
- رباتیک و اتوماسیون
- تجهیزات مکانیکی
- دوچرخه و موتورسیکلت
- صنایع فلزی و سازهای
جدول سایز پیچ آلن و سایز آچار آلن
| سایز پیچ | طولهای رایج (میلیمتر) | سایز آچار آلن |
|---|---|---|
| M3 | 6 تا 50 | 2 mm |
| M4 | 8 تا 60 | 2.5 mm |
| M5 | 10 تا 80 | 4 mm |
| M6 | 12 تا 100 | 5 mm |
| M8 | 16 تا 120 | 6 mm |
| M10 | 20 تا 150 | 8 mm |
| M12 | 24 تا 180 | 10 mm |
| M16 | 30 تا 200 | 14 mm |
| M20 | 36 تا 220 | 17 mm |
| M24 | 48 تا 260 | 19 mm |

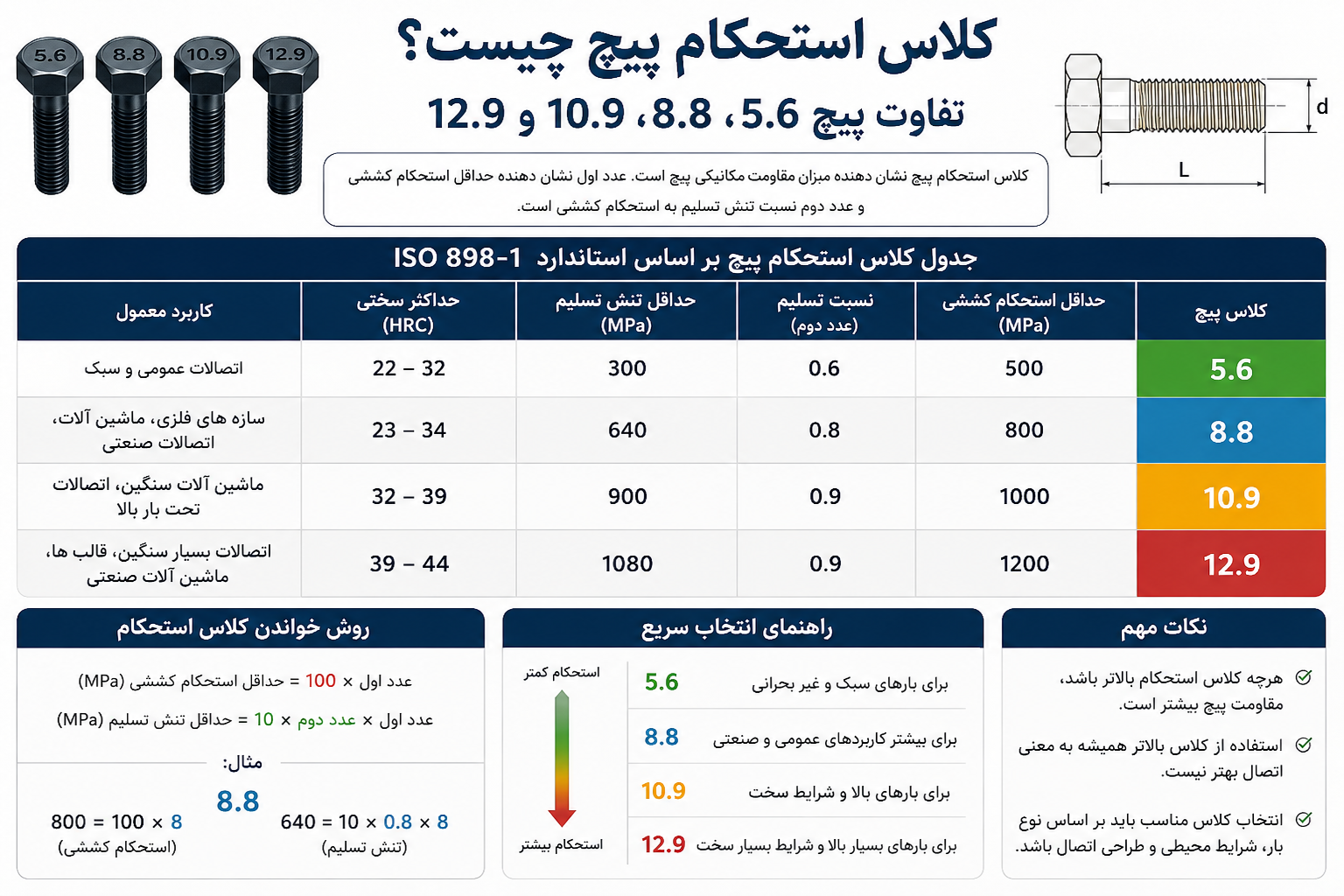

جدول کلاس استحکام پیشنهادی
| کلاس استحکام | کاربرد رایج | توضیح |
|---|---|---|
| 8.8 | کاربردهای عمومی و صنعتی | پرکاربردترین کلاس برای اتصالات عمومی |
| 10.9 | ماشینآلات و اتصالات تحت بار | مقاومت بالاتر نسبت به 8.8 |
| 12.9 | قالبها، تجهیزات سنگین و هیدرولیک | برای شرایط سخت و بارهای بالا |
تفاوت پیچ آلن استوانهای با مدلهای مشابه
| استاندارد | نام رایج | شکل سر پیچ | کاربرد اصلی |
|---|---|---|---|
| DIN 912 / ISO 4762 | آلن استوانهای | سر استوانهای | کاربردهای صنعتی و عمومی |
| DIN 7991 | آلن سر تخت | سر خزینهای | سطوح همتراز و جاهایی که بیرونزدگی نباید باشد |
| ISO 7380 | آلن قارچی | سر گرد یا قارچی | کاربردهای ظاهری و اتصالات سبکتر |
| DIN 7984 | آلن استوانهای کوتاه | سر استوانهای کمارتفاع | فضاهای محدود با ارتفاع کم |
نکات مهم هنگام خرید پیچ آلن استوانهای
- به سایز رزوه و طول پیچ توجه کنید.
- سایز آچار آلن باید با پیچ مطابقت داشته باشد.
- برای کاربردهای سنگین، کلاس استحکام مناسب انتخاب شود.
- در محیطهای مرطوب یا خورنده، جنس و پوشش پیچ اهمیت زیادی دارد.
- در پروژههای صنعتی بهتر است استاندارد DIN 912 یا ISO 4762 رعایت شود.
جمعبندی
اگر به دنبال پیچی با استحکام مناسب، ظاهر صنعتی، دسترسی آسان و کاربرد گسترده هستید، پیچ آلن استوانهای DIN 912 یکی از بهترین انتخابهاست. این پیچ در سایزها و کلاسهای مختلف تولید میشود و به همین دلیل در بسیاری از اتصالات صنعتی و مکانیکی مورد استفاده قرار میگیرد.
