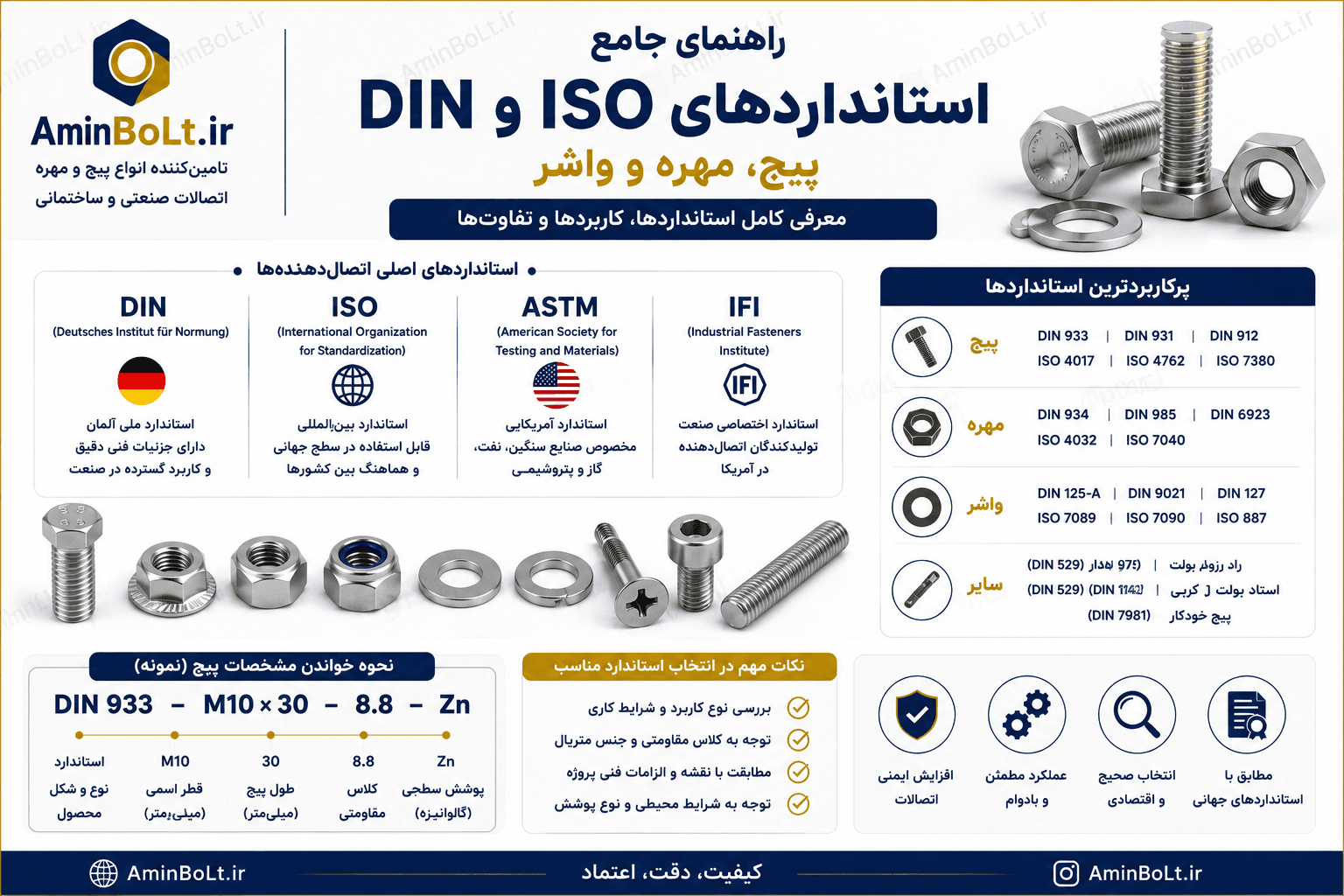

راهنمای جامع استانداردهای DIN و ISO پیچ، مهره و واشر
استانداردهای پیچ، مهره و واشر نقش مهمی در انتخاب صحیح اتصالدهندهها و افزایش ایمنی و دوام اتصالات دارند. در این مقاله با مهمترین استانداردهای DIN، ISO، ASTM و IFI، پرکاربردترین استانداردهای پیچ، مهره، واشر، راد و سایر اتصالدهندهها آشنا شدیم و تفاوت آنها را بررسی کردیم. همچنین با کاربرد هر استاندارد، نکات مهم در انتخاب محصول، کلاس مقاومتی، نحوه خواندن مشخصات فنی و اشتباهات رایج هنگام خرید پیچ و مهره آشنا شدید. آگاهی از این اطلاعات به شما کمک میکند تا متناسب با نوع پروژه، شرایط کاری و نیاز فنی، استاندارد مناسب را انتخاب کرده و از بروز مشکلات احتمالی در اتصالات جلوگیری کنید. اگر قصد خرید یا انتخاب پیچ، مهره، واشر و سایر اتصالدهندههای استاندارد را دارید، پیشنهاد میشود علاوه بر بررسی ابعاد و سایز، به استاندارد ساخت، کلاس مقاومتی، جنس، نوع رزوه و پوشش سطحی نیز توجه کنید تا اتصال ایمن، مطمئن و بادوامی داشته باشید.
راهنمای جامع استانداردهای DIN و ISO پیچ، مهره و واشر
در صنعت پیچ و مهره، شناخت استانداردها یکی از مهمترین موضوعاتی است که هم برای فروشنده و هم برای خریدار اهمیت دارد. وقتی از عباراتی مثل DIN 933، DIN 931، DIN 912، DIN 934 یا ISO 4017 صحبت میکنیم، منظور فقط یک شماره ساده نیست؛ هرکدام از این کدها مشخص میکنند که محصول از نظر شکل ظاهری، ابعاد، نوع سر، نوع رزوه، کاربرد و شرایط فنی باید چه ویژگیهایی داشته باشد.
اگر هنگام خرید پیچ، مهره یا واشر فقط به سایز توجه شود و استاندارد محصول نادیده گرفته شود، ممکن است قطعه انتخابشده از نظر ظاهری شبیه محصول مورد نظر باشد اما از نظر کاربرد، طول رزوه، فرم سر، ارتفاع مهره یا نوع واشر تفاوت داشته باشد. این موضوع مخصوصاً در پروژههای صنعتی، ساختمانی، ماشینسازی، تأسیساتی و سازهای اهمیت زیادی دارد.
در این مقاله از امین بولت، به زبان ساده و کاربردی با استانداردهای مهم پیچ، مهره و واشر آشنا میشویم، تفاوت استانداردهای DIN، ISO، ASTM و IFI را بررسی میکنیم و در ادامه، جدولهای جامع استانداردهای پرکاربرد را برای پیچها، مهرهها، واشرها، رادهای رزوهدار و اتصالدهندههای خاص ارائه میدهیم.
استاندارد در پیچ و مهره یعنی چه؟
استاندارد در صنعت پیچ و مهره به مجموعهای از قواعد فنی گفته میشود که مشخص میکند یک قطعه باید از نظر ابعاد، شکل، نوع رزوه، تلرانس، جنس، کلاس مقاومتی و روش تولید چه مشخصاتی داشته باشد. هدف از وجود استاندارد این است که محصولات تولیدشده توسط کارخانههای مختلف، از نظر فنی قابل شناسایی، قابل جایگزینی و قابل استفاده در پروژههای مشخص باشند.
برای مثال، وقتی گفته میشود یک پیچ مطابق استاندارد DIN 933 است، یعنی این پیچ باید از نظر فرم کلی، سر ششگوش، تمامرزوه بودن و مشخصات ابعادی در محدوده همین استاندارد قرار بگیرد. یا وقتی از DIN 934 صحبت میشود، منظور مهره ششگوشی است که ابعاد و ویژگیهای آن با این استاندارد تعریف شده است.
وجود استاندارد باعث میشود خریدار، فروشنده، مهندس و تولیدکننده با یک زبان مشترک صحبت کنند. به همین دلیل در سفارشهای صنعتی، فقط نوشتن عبارتهایی مثل «پیچ ششگوش» یا «مهره معمولی» کافی نیست و بهتر است استاندارد دقیق محصول هم مشخص شود.
استاندارد DIN چیست؟
DIN مخفف عبارت آلمانی Deutsches Institut für Normung به معنی مؤسسه استانداردسازی آلمان است. استانداردهای DIN در بسیاری از صنایع از جمله پیچ و مهره، قطعات صنعتی، ابزارآلات، تجهیزات ساختمانی و ماشینآلات استفاده میشوند.
در بازار ایران، بسیاری از پیچها، مهرهها و واشرها هنوز با شماره استاندارد DIN شناخته میشوند. به همین دلیل عباراتی مثل پیچ DIN 933، پیچ DIN 931، آلن DIN 912، مهره DIN 934 و واشر DIN 125 برای فروشندگان، مصرفکنندگان و فعالان بازار کاملاً آشنا هستند.
بسیاری از استانداردهای DIN در سالهای اخیر با استانداردهای ISO هماهنگ یا جایگزین شدهاند، اما در بازار همچنان نام DIN بیشتر استفاده میشود. بنابراین شناخت هر دو سیستم برای انتخاب درست محصول اهمیت دارد.
استاندارد ISO چیست؟
ISO مخفف International Organization for Standardization و یک سازمان بینالمللی استانداردسازی است. استانداردهای ISO در سطح جهانی تدوین میشوند و هدف آنها ایجاد هماهنگی بین کشورها، تولیدکنندگان و مصرفکنندگان در زمینه کیفیت، ایمنی، ابعاد و عملکرد محصولات است.
در صنعت پیچ و مهره، بسیاری از استانداردهای ISO بهعنوان معادل یا جایگزین استانداردهای DIN شناخته میشوند. برای مثال، در بسیاری از منابع فنی، DIN 933 با ISO 4017 و DIN 931 با ISO 4014 مقایسه میشود. با این حال، در برخی موارد ممکن است بین نسخه DIN و ISO تفاوتهای جزئی در ابعاد، تلرانس یا جزئیات فنی وجود داشته باشد.
تفاوت DIN و ISO در پیچ و مهره
تفاوت اصلی DIN و ISO در محدوده کاربرد و مرجع تدوین آنهاست. DIN یک سیستم استاندارد آلمانی است، در حالی که ISO یک سیستم بینالمللی محسوب میشود. با وجود این، بسیاری از استانداردهای DIN در بازار جهانی و مخصوصاً در صنعت پیچ و مهره هنوز کاربرد زیادی دارند.
در بازار ایران، بیشتر فروشندگان و مصرفکنندگان همچنان محصولات را با کد DIN میشناسند. برای نمونه، اگر کسی به دنبال پیچ ششگوش تمامرزوه باشد، معمولاً عبارت DIN 933 را جستجو میکند؛ در حالی که معادل بینالمللی رایج آن ISO 4017 است.
نکته مهم این است که DIN و ISO همیشه صد درصد یکسان نیستند. در بسیاری از موارد، این دو استاندارد بسیار نزدیک هستند، اما در بعضی محصولات ممکن است تفاوتهای جزئی وجود داشته باشد. بنابراین اگر قطعه برای پروژه حساس، دستگاه صنعتی یا مونتاژ دقیق استفاده میشود، بهتر است مشخصات فنی کامل بررسی شود.
استاندارد ASTM چیست؟
ASTM یکی از سازمانهای معتبر بینالمللی در زمینه تدوین استانداردهای فنی است. استانداردهای ASTM بیشتر در حوزه مواد، خواص مکانیکی، روشهای آزمون، فولادها، پوششها و قطعات صنعتی کاربرد دارند. در حوزه پیچ و مهره، استانداردهایی مانند ASTM A193، ASTM A194، ASTM A325 و ASTM F3125 در پروژههای صنعتی، نفت و گاز، پتروشیمی و سازههای فلزی اهمیت زیادی دارند.
برخلاف DIN و ISO که معمولاً شکل و ابعاد قطعه را مشخص میکنند، استانداردهای ASTM در بسیاری از موارد بیشتر روی جنس، خواص مکانیکی، شرایط تست، عملیات حرارتی و الزامات فنی تمرکز دارند. به همین دلیل در پروژههای مهندسی، ممکن است همزمان هم استاندارد ابعادی و هم استاندارد متریالی برای یک قطعه ذکر شود.
استاندارد IFI چیست؟
IFI مخفف Industrial Fasteners Institute است و بیشتر در حوزه استانداردها و اطلاعات فنی مربوط به اتصالدهندهها، مخصوصاً در بازار آمریکای شمالی، شناخته میشود. منابع IFI معمولاً شامل مشخصات فنی پیچها، مهرهها، واشرها، رزوهها و سایر اتصالدهندهها هستند.
در بازار ایران، کدهای DIN و ISO رایجتر هستند، اما در پروژههای خارجی، نقشههای وارداتی یا قطعاتی که بر اساس سیستم آمریکایی طراحی شدهاند، ممکن است با استانداردهای ASTM، ASME، SAE یا IFI روبهرو شوید. شناخت کلی این استانداردها کمک میکند هنگام بررسی نقشه یا سفارش، انتخاب دقیقتری داشته باشید.
چرا شناخت استاندارد پیچ و مهره مهم است؟
شناخت استاندارد باعث میشود محصول درست انتخاب شود و از اشتباه در خرید جلوگیری گردد. بسیاری از پیچها از نظر ظاهری شبیه هم هستند، اما تفاوتهای مهمی در طول رزوه، فرم سر، ارتفاع گل، نوع کاربرد و کلاس مقاومتی دارند.
- جلوگیری از خرید اشتباه پیچ، مهره یا واشر
- انتخاب دقیقتر بر اساس نقشه یا سفارش فنی
- افزایش ایمنی در اتصالات صنعتی و سازهای
- تشخیص تفاوت محصولات مشابه
- امکان جایگزینی بهتر بین استانداردهای DIN و ISO
- درک بهتر کلاس مقاومتی و کاربرد هر محصول
جدول جامع استانداردهای DIN و ISO پیچها
در جدول زیر، پرکاربردترین استانداردهای پیچ در صنایع مختلف معرفی شدهاند. این استانداردها مشخصکننده نوع پیچ، فرم سر، نوع رزوه و کاربرد آن هستند و در بسیاری از پروژههای صنعتی، ساختمانی، ماشینسازی و تأسیساتی مورد استفاده قرار میگیرند.
| استاندارد DIN | معادل ISO | نام محصول | نوع رزوه | کاربرد رایج |
|---|---|---|---|---|
| DIN 931 | ISO 4014 | پیچ ششگوش نیمرزوه | نیمرزوه | سازههای فلزی، ماشینآلات و اتصالات سنگین |
| DIN 933 | ISO 4017 | پیچ ششگوش تمامرزوه | تمامرزوه | کاربردهای عمومی صنعتی و ساختمانی |
| DIN 960 | ISO 8765 | پیچ ششگوش نیمرزوه دندهریز | نیمرزوه دندهریز | اتصالات دقیقتر و صنعتی |
| DIN 961 | ISO 8676 | پیچ ششگوش تمامرزوه دندهریز | تمامرزوه دندهریز | اتصالات صنعتی با رزوه ریز |
| DIN 912 | ISO 4762 | پیچ آلن استوانهای | معمولاً تمامرزوه یا نیمرزوه بسته به سایز | ماشینسازی، قالبسازی و تجهیزات صنعتی |
| DIN 7984 | ISO 14580 | پیچ آلن گل کوتاه | تمامرزوه | فضاهای محدود و تجهیزات دقیق |
| DIN 7991 | ISO 10642 | پیچ آلن سرخزینه | تمامرزوه | اتصالاتی که سطح نهایی باید همسطح باشد |
| DIN 603 | ISO 8677 | پیچ کالسکه | نیمرزوه | چوب، سازههای فلزی و تجهیزات شهری |
| DIN 84 | ISO 1207 | پیچ دوسو استوانهای | تمامرزوه | تجهیزات قدیمی، قطعات عمومی و سبک |
| DIN 85 | ISO 1580 | پیچ دوسو عدسی | تمامرزوه | تجهیزات برقی و قطعات سبک |
| DIN 963 | ISO 2009 | پیچ دوسو سرخزینه | تمامرزوه | اتصالات همسطح |
| DIN 964 | ISO 2010 | پیچ دوسو سرخزینه عدسی | تمامرزوه | قطعات تزئینی و اتصالات همسطح با نمای بهتر |
| DIN 965 | ISO 7046 | پیچ چهارسو سرخزینه | تمامرزوه | صنایع چوب، MDF و تجهیزات عمومی |
| DIN 7985 | ISO 7045 | پیچ چهارسو عدسی | تمامرزوه | تابلو برق، تجهیزات الکتریکی و صنعتی |
| DIN 967 | مشابه ISO 7045/14583 بسته به نوع شیار | پیچ واشردار | تمامرزوه | ورقکاری و مونتاژ قطعات |
| DIN 913 | ISO 4026 | پیچ مغزی نوک تخت | تمامرزوه | قفل کردن و تنظیم قطعات مکانیکی |
| DIN 914 | ISO 4027 | پیچ مغزی نوک مخروطی | تمامرزوه | ثابت کردن چرخدنده، پولی و شفت |
| DIN 915 | ISO 4028 | پیچ مغزی نوک استوانهای | تمامرزوه | اتصالات تنظیمی و صنعتی |
| DIN 916 | ISO 4029 | پیچ مغزی نوک کاپ | تمامرزوه | ماشینآلات و تجهیزات صنعتی |
| DIN 7981 | ISO 7049 | پیچ خودکار سرگرد | رزوه خودکار | ورقکاری، تابلو برق و قطعات سبک |
| DIN 7982 | ISO 7050 | پیچ خودکار سرخزینه | رزوه خودکار | اتصالات همسطح در ورق و پلاستیک |
| DIN 7983 | ISO 7051 | پیچ خودکار سرعدسی | رزوه خودکار | مونتاژ قطعات فلزی سبک و تجهیزات عمومی |
| DIN 7504 | ISO 15480 / ISO 15481 / ISO 15482 | پیچ سرمته | خودحفار | اتصال ورق بدون سوراخکاری اولیه |
| DIN 7505 | — | پیچ چوب و MDF | رزوه مخصوص چوب | چوب، MDF، نئوپان و کابینتسازی |
| DIN 97 | — | پیچ چوب سرخزینه | رزوه مخصوص چوب | اتصال قطعات چوبی و تخته سهلا |
| DIN 444 | — | پیچ قلابی | رزوهدار | اتصالات لولایی، قلابی و مهاری |
جدول جامع استانداردهای مهره DIN و ISO
مهرهها یکی از اصلیترین اجزای اتصالات رزوهای هستند و هر استاندارد، نوع خاصی از مهره را با ابعاد، ارتفاع، نوع رزوه و کاربرد مشخص تعریف میکند. در جدول زیر، پرکاربردترین استانداردهای مهره معرفی شدهاند.
| استاندارد DIN | معادل ISO | نام محصول | کاربرد رایج |
|---|---|---|---|
| DIN 934 | ISO 4032 | مهره ششگوش | پرکاربردترین مهره در صنایع، ساختمان و ماشینآلات |
| DIN 985 | ISO 10511 | مهره قفلی نایلونی | جلوگیری از باز شدن مهره در اثر لرزش |
| DIN 982 | ISO 7040 | مهره قفلی بلند | اتصالات صنعتی با ایمنی بیشتر |
| DIN 6923 | ISO 4161 | مهره واشردار | توزیع بهتر فشار و حذف نیاز به واشر تخت |
| DIN 1587 | ISO 1587 | مهره سر بسته | محافظت از انتهای پیچ و زیبایی ظاهری |
| DIN 439 | ISO 4035 | مهره نازک | قفل کردن مهره اصلی یا استفاده در فضاهای محدود |
| DIN 315 | ISO 11364 | مهره خروسکی | باز و بسته کردن بدون ابزار |
| DIN 557 | — | مهره چهارگوش | اتصالات چوبی و صنعتی |
| DIN 928 | — | مهره چهارشاخ جوشی | صنایع چوب، MDF و نصب داخل قطعات |
| DIN 929 | — | مهره جوشی ششگوش | جوشکاری روی ورق و قطعات فلزی |
| DIN 6334 | — | مهره رابط | اتصال دو میلرزوه یا دو پیچ |
| DIN 935 | ISO 7035 | مهره تاجدار | اتصالات ایمن همراه با اشپیل |
هر یک از استانداردهای فوق برای کاربرد مشخصی طراحی شدهاند. برای مثال، DIN 934 رایجترین مهره ششگوش در بازار است، در حالی که DIN 985 برای جلوگیری از باز شدن مهره در اثر لرزش استفاده میشود و DIN 6923 به دلیل داشتن فلنج، در بسیاری از اتصالات بدون نیاز به واشر تخت مورد استفاده قرار میگیرد.
جدول جامع استانداردهای واشر DIN و ISO
واشرها نقش مهمی در توزیع یکنواخت فشار، جلوگیری از آسیب به سطح قطعه، افزایش استحکام اتصال و کاهش احتمال باز شدن پیچ و مهره دارند. هر استاندارد DIN نوع خاصی از واشر را از نظر ابعاد، ضخامت و کاربرد تعریف میکند.
| استاندارد DIN | معادل ISO | نام محصول | کاربرد رایج |
|---|---|---|---|
| DIN 125 | ISO 7089 / ISO 7090 | واشر تخت | توزیع یکنواخت فشار و محافظت از سطح قطعه |
| DIN 126 | — | واشر تخت نرمال | کاربردهای عمومی صنعتی |
| DIN 127 | — | واشر فنری | کاهش احتمال شل شدن اتصال در اثر لرزش |
| DIN 128 | — | واشر فنری موجی | اتصالات سبک و تجهیزات الکتریکی |
| DIN 137 | — | واشر فنری موجی | جذب ارتعاش و ایجاد پیشبار |
| DIN 433 | ISO 7092 | واشر تخت باریک | مناسب برای پیچهای کوچک و قطعات ظریف |
| DIN 434 | — | واشر تیرآهن شیبدار | سازههای فلزی و تیرآهن |
| DIN 440 | — | واشر چوب | سازههای چوبی و اتصالات نجاری |
| DIN 6797 | — | واشر ستارهای | ایجاد اتصال الکتریکی و کاهش احتمال شل شدن |
| DIN 6798 | — | واشر خورشیدی | تابلو برق و تجهیزات الکتریکی |
| DIN 7980 | — | واشر فنری سنگین | پیچهای کلاس مقاومتی بالا مانند 8.8، 10.9 و 12.9 |
| DIN 9021 | ISO 7093 | واشر تخت پهن | توزیع فشار روی سطوح نرم مانند چوب، MDF و ورقهای نازک |
| DIN 25201 | — | واشر قفلکننده دو تکه | اتصالات با لرزش شدید و صنایع سنگین |
راد، استاد بولت، انکر بولت، کرپی و اتصالات خاص
در کنار پیچ، مهره و واشرهای معمولی، گروهی از اتصالدهندهها وجود دارند که در پروژههای ساختمانی، صنعتی، سازهای، نفت و گاز، تأسیسات و ماشینسازی کاربرد زیادی دارند. این قطعات همیشه با یک استاندارد DIN ساده شناخته نمیشوند و در بسیاری از موارد، استانداردهای ASTM، ASME، EN یا استانداردهای اجرایی پروژه نیز در انتخاب آنها نقش دارند.
| نام قطعه | استاندارد رایج | نام انگلیسی | کاربرد اصلی |
|---|---|---|---|
| راد تمامرزوه | DIN 975 | Threaded Rod | ساخت ساپورت، آویز تأسیساتی، اتصال سازهای و صنعتی |
| میلرزوه برشخورده | DIN 976 | Threaded Stud / Cut Threaded Rod | قطعات رزوهدار با طول مشخص برای اتصالات صنعتی |
| استاد بولت صنعتی | ASTM A193 / ASTM A320 | Stud Bolt | فلنجها، شیرآلات، خطوط لوله، نفت، گاز و پتروشیمی |
| مهره استاد بولت | ASTM A194 | Heavy Hex Nut | استفاده همراه با استاد بولت در اتصالات فلنجی |
| انکر بولت فونداسیون | ASTM F1554 / DIN 529 | Anchor Bolt / Foundation Bolt | اتصال بیسپلیت، ستون، ماشینآلات و سازه به بتن |
| انکر مکانیکی | ETA / EN / استاندارد تولیدکننده | Mechanical Anchor | اتصال قطعات فلزی، ساپورت و تجهیزات به بتن |
| انکر شیمیایی | ETA / EN / استاندارد تولیدکننده | Chemical Anchor | کاشت میلگرد، نصب صفحه ستون و اتصالات سنگین در بتن |
| کرپی یا U-Bolt | DIN 3570 / ASME B18.31.5 | U-Bolt | بستن لوله، اتصالات تأسیساتی، مهار قطعات گرد و سازهای |
| آی بولت | DIN 580 | Eye Bolt | بلند کردن، مهار و جابهجایی قطعات صنعتی |
| آی نات | DIN 582 | Eye Nut | اتصال به پیچ یا راد برای بلند کردن و مهار بار |
| پیچ قلابی | DIN 444 | Eye Bolt / Swing Bolt | اتصالات لولایی، قلابی و مهاری |
تفاوت راد، DIN 976 و استاد بولت
در بازار ایران، گاهی اصطلاحات راد، میلرزوه و استاد بولت به جای یکدیگر استفاده میشوند؛ اما از نظر فنی این قطعات دقیقاً یکسان نیستند. DIN 975 معمولاً به راد تمامرزوه یکمتری گفته میشود. DIN 976 بیشتر برای میلرزوههای برشخورده یا قطعات رزوهدار با طول مشخص کاربرد دارد.
اما استاد بولت صنعتی که در فلنجها، شیرآلات و خطوط لوله استفاده میشود، معمولاً بر اساس استانداردهایی مانند ASTM A193 و ASTM A320 تولید میشود و همراه با مهرههای استاندارد ASTM A194 به کار میرود. بنابراین نباید هر میلرزوهای را استاد بولت صنعتی در نظر گرفت.
انکر بولت چیست؟
انکر بولت برای اتصال قطعات فلزی به بتن، فونداسیون یا مصالح ساختمانی استفاده میشود. این قطعات میتوانند به شکل عصایی، الشکل، جیشکل، مکانیکی یا شیمیایی باشند. انتخاب نوع انکر بولت به وزن قطعه، نوع بتن، میزان بار، شرایط نصب و نقشه اجرایی بستگی دارد.
کرپی یا U-Bolt چیست؟
کرپی یا یو بولت نوعی پیچ خمشده به شکل U است که بیشتر برای بستن لوله، مهار قطعات گرد، نصب تجهیزات تأسیساتی و استفاده در سازههای فلزی کاربرد دارد. این قطعه معمولاً همراه با مهره و واشر استفاده میشود و در سایزهای مختلف بر اساس قطر لوله یا قطعه مورد نظر انتخاب میگردد.
کلاس مقاومتی پیچ و مهره
کلاس مقاومتی یا Property Class یکی از مهمترین مشخصات فنی پیچ و مهره است و میزان مقاومت آن را در برابر نیروهای کششی و تنشهای مکانیکی مشخص میکند. این کلاس معمولاً بهصورت اعدادی مانند 4.6، 5.6، 8.8، 10.9 و 12.9 روی گل پیچ حک میشود.
به طور کلی، هرچه عدد کلاس مقاومتی بالاتر باشد، پیچ تحمل بار بیشتری خواهد داشت. با این حال، انتخاب کلاس مناسب باید بر اساس نوع اتصال، شرایط کاری و طراحی مهندسی انجام شود و استفاده از پیچ با کلاس مقاومتی بالاتر همیشه به معنای انتخاب بهتر نیست.
| کلاس مقاومتی | کاربرد رایج |
|---|---|
| 4.6 و 5.6 | اتصالات عمومی و سبک |
| 8.8 | سازههای فلزی، ماشینآلات و صنایع عمومی |
| 10.9 | ماشینآلات سنگین، تجهیزات صنعتی و خودروسازی |
| 12.9 | قالبسازی، تجهیزات دقیق و اتصالات با تنش بالا |
| A2-70 و A4-80 | پیچهای استنلس استیل مقاوم در برابر خوردگی |
پیچهای فولادی معمولاً مطابق استاندارد ISO 898-1 و پیچهای استنلس استیل مطابق استاندارد ISO 3506 طبقهبندی میشوند. آشنایی با این کلاسها به انتخاب صحیح پیچ برای کاربردهای ساختمانی، صنعتی، خودروسازی و تأسیساتی کمک میکند.
برای بررسی تخصصیتر این موضوع، میتوان یک مقاله جداگانه با عنوان راهنمای کامل کلاس مقاومتی پیچ و مهره تهیه کرد و در آن تفاوت کلاسهای مقاومتی، پیچهای استیل A2 و A4، پوششهای سطحی، عملیات حرارتی و روش انتخاب کلاس مناسب را کاملتر توضیح داد.
پرکاربردترین استانداردهای پیچ، مهره و واشر
در این بخش، رایجترین استانداردهای مورد استفاده برای پیچها، مهرهها، واشرها و برخی اتصالدهندههای پرمصرف معرفی شدهاند. این جدول به شما کمک میکند با توجه به نوع محصول و کاربرد مورد نظر، استاندارد مناسب را سریعتر شناسایی کنید.
| نام محصول | استاندارد DIN / ISO | کاربرد رایج |
|---|---|---|
| پیچ ششگوش تمامرزوه | DIN 933 / ISO 4017 | صنایع عمومی، ساختمان، ماشینآلات و اتصالات فلزی |
| پیچ ششگوش نیمرزوه | DIN 931 / ISO 4014 | سازههای فلزی، ماشینآلات و اتصالات سنگین |
| پیچ آلن استوانهای | DIN 912 / ISO 4762 | ماشینسازی، قالبسازی و تجهیزات صنعتی |
| پیچ آلن سرخزینه | DIN 7991 / ISO 10642 | اتصالاتی که نیاز به سطح همتراز و بدون برجستگی دارند |
| پیچ کالسکه | DIN 603 | اتصالات چوبی، سازههای فلزی و تجهیزات شهری |
| پیچ خودکار سرگرد | DIN 7981 | ورقکاری، تابلو برق، تجهیزات فلزی و پلاستیکی |
| پیچ خودکار سرخزینه | DIN 7982 | اتصالات همسطح در ورق، پلاستیک و قطعات سبک |
| پیچ خودکار سرعدسی | DIN 7983 | مونتاژ قطعات فلزی سبک و تجهیزات عمومی |
| پیچ سرمته | DIN 7504 | اتصال مستقیم ورقهای فلزی بدون نیاز به سوراخکاری اولیه |
| پیچ چوب سرخزینه | DIN 97 | اتصال قطعات چوبی، تخته سهلا و سازههای چوبی |
| پیچ MDF | DIN 7505 | اتصال صفحات MDF، نئوپان و مصنوعات چوبی |
| پیچ مغزی | DIN 913 / DIN 914 / DIN 915 / DIN 916 | ثابت کردن قطعات مکانیکی، پولی، چرخدنده و شفت |
| مهره ششگوش | DIN 934 / ISO 4032 | پرکاربردترین مهره برای اتصالات عمومی و صنعتی |
| مهره قفلی نایلونی | DIN 985 / ISO 10511 | اتصالات دارای لرزش و جلوگیری از باز شدن مهره |
| مهره واشردار | DIN 6923 / ISO 4161 | اتصالاتی که به توزیع بهتر فشار نیاز دارند |
| مهره سر بسته | DIN 1587 / ISO 1587 | محافظت از انتهای پیچ و ایجاد ظاهر تمیزتر در اتصال |
| واشر تخت | DIN 125 / ISO 7089 | توزیع یکنواخت فشار و محافظت از سطح قطعه |
| واشر فنری | DIN 127 | کاهش احتمال شل شدن اتصال در اثر لرزش |
| واشر تخت پهن | DIN 9021 / ISO 7093 | توزیع فشار روی سطوح نرم، چوب، MDF و ورقهای نازک |
| راد تمامرزوه | DIN 975 | ساپورت تأسیسات، نصب تجهیزات، سازه و اتصالات صنعتی |
| میلرزوه برشخورده | DIN 976 | اتصالات صنعتی با طول مشخص و قطعات رزوهدار سفارشی |
| کرپی یا U-Bolt | DIN 3570 | بستن لوله، مهار قطعات استوانهای و اتصالات تأسیساتی |
| آی بولت | DIN 580 | بلند کردن، مهار و جابهجایی قطعات صنعتی |
| آی نات | DIN 582 | مهار، لیفتینگ و اتصال به پیچ یا راد رزوهدار |
اشتباهات رایج در انتخاب استاندارد پیچ، مهره و واشر
یکی از دلایل اصلی انتخاب اشتباه پیچ، مهره یا واشر، ناآشنایی با استانداردها و مشخصات فنی آنها است. بسیاری از قطعات از نظر ظاهری شباهت زیادی به یکدیگر دارند، اما از نظر استاندارد، ابعاد، نوع رزوه، کلاس مقاومتی و کاربرد تفاوتهای مهمی دارند.
۱. یکسان دانستن استانداردهای DIN و ISO
اگرچه بسیاری از استانداردهای DIN دارای معادل ISO هستند، اما این دو استاندارد همیشه کاملاً یکسان نیستند. در برخی موارد ممکن است تفاوتهایی در ابعاد، تلرانس یا جزئیات فنی وجود داشته باشد، بنابراین در پروژههای حساس باید استاندارد درجشده در نقشه یا مشخصات فنی بررسی شود.
۲. انتخاب پیچ فقط بر اساس سایز
بسیاری از افراد هنگام خرید فقط به قطر و طول پیچ توجه میکنند، در حالی که کلاس مقاومتی، نوع رزوه، جنس، پوشش سطحی و استاندارد ساخت نیز اهمیت زیادی دارند. دو پیچ با ابعاد یکسان ممکن است از نظر استحکام و کاربرد کاملاً متفاوت باشند.
۳. اشتباه گرفتن پیچ چوب و پیچ MDF
پیچ چوب و پیچ MDF از نظر ظاهر شباهت زیادی دارند، اما طراحی رزوه، نوک پیچ و کاربرد آنها متفاوت است. استفاده از پیچ نامناسب میتواند باعث کاهش استحکام اتصال یا آسیب به قطعه کار شود.
۴. استفاده نادرست از واشر
هر نوع واشر برای کاربرد مشخصی طراحی شده است. برای مثال، واشر تخت، واشر فنری، واشر پهن و واشر قفلکننده هر کدام عملکرد متفاوتی دارند و انتخاب اشتباه آنها میتواند باعث کاهش ایمنی اتصال شود.
۵. اشتباه گرفتن راد با استاد بولت
در بازار ایران گاهی راد تمامرزوه و استاد بولت به جای یکدیگر استفاده میشوند، در حالی که این دو قطعه از نظر استاندارد و کاربرد تفاوت دارند. راد معمولاً برای اتصالات عمومی و ساپورتها استفاده میشود، اما استاد بولت بیشتر در صنایع نفت، گاز و پتروشیمی و بر اساس استانداردهای تخصصی تولید میشود.
۶. انتخاب کلاس مقاومتی نامناسب
استفاده از پیچ با کلاس مقاومتی پایین در اتصالات سنگین یا انتخاب کلاس بسیار بالاتر از نیاز پروژه، هر دو میتوانند مشکلات فنی ایجاد کنند. کلاس مقاومتی باید بر اساس شرایط کاری، میزان بار و طراحی اتصال انتخاب شود.
۷. بیتوجهی به شرایط محیطی
در محیطهای مرطوب، خورنده یا فضای باز، انتخاب جنس و پوشش مناسب اهمیت زیادی دارد. در چنین شرایطی معمولاً از پیچهای استنلس استیل یا پیچهای دارای پوشش مقاوم در برابر خوردگی استفاده میشود تا عمر اتصال افزایش یابد.
نحوه خواندن مشخصات پیچ و مهره
روی بستهبندی یا مشخصات فنی پیچ و مهره معمولاً اطلاعاتی مانند استاندارد، قطر، طول، کلاس مقاومتی، جنس و نوع پوشش درج میشود. آشنایی با این مشخصات به انتخاب صحیح محصول و جلوگیری از اشتباه در خرید کمک میکند.
نمونه مشخصات یک پیچ فولادی
DIN 933 – M10×30 – 8.8 – Zn
| مشخصه | توضیح |
|---|---|
| DIN 933 | استاندارد پیچ ششگوش تمامرزوه |
| M10 | قطر اسمی رزوه برابر با ۱۰ میلیمتر |
| 30 | طول پیچ برابر با ۳۰ میلیمتر؛ در پیچ ششگوش، طول از زیر گل پیچ اندازهگیری میشود. |
| 8.8 | کلاس مقاومتی پیچ مطابق استاندارد ISO 898-1 |
| Zn | پوشش گالوانیزه روی یا Zinc Plated |
نمونه مشخصات پیچ استنلس استیل
ISO 4017 – M8×25 – A2-70
| مشخصه | توضیح |
|---|---|
| ISO 4017 | استاندارد بینالمللی پیچ ششگوش تمامرزوه |
| M8 | قطر اسمی رزوه ۸ میلیمتر |
| 25 | طول پیچ ۲۵ میلیمتر |
| A2-70 | پیچ استنلس استیل گرید A2 با کلاس مقاومتی 70 |
درک صحیح این اطلاعات باعث میشود هنگام خرید یا سفارش پیچ و مهره، محصول مورد نیاز خود را دقیقتر انتخاب کنید. علاوه بر استاندارد و ابعاد، بررسی کلاس مقاومتی، جنس، نوع پوشش و شرایط کاری نیز اهمیت زیادی در عملکرد و دوام اتصال دارد.
سوالات متداول درباره استانداردهای پیچ، مهره و واشر
استاندارد DIN چیست؟
DIN مجموعهای از استانداردهای فنی آلمان است که مشخصات ابعادی، مکانیکی و فنی انواع پیچ، مهره، واشر و سایر قطعات صنعتی را تعریف میکند. بسیاری از این استانداردها امروزه معادل ISO دارند، اما همچنان در بازار ایران با نام DIN شناخته میشوند.
تفاوت DIN و ISO چیست؟
DIN استاندارد ملی آلمان و ISO استاندارد بینالمللی است. بسیاری از استانداردهای DIN بعدها با استانداردهای ISO هماهنگ شدهاند، اما ممکن است در برخی جزئیات فنی تفاوتهایی داشته باشند.
پرکاربردترین استاندارد پیچ ششگوش کدام است؟
برای پیچ ششگوش، استانداردهای DIN 933 برای مدل تمامرزوه و DIN 931 برای مدل نیمرزوه از پرکاربردترین استانداردهای مورد استفاده در صنایع مختلف هستند.
پرکاربردترین استاندارد مهره چیست؟
مهره ششگوش DIN 934 یکی از رایجترین استانداردهای مهره در صنایع، ساختمان و ماشینآلات محسوب میشود.
تفاوت DIN 931 و DIN 933 چیست؟
DIN 931 مربوط به پیچ ششگوش نیمرزوه و DIN 933 مربوط به پیچ ششگوش تمامرزوه است. انتخاب هرکدام به نوع اتصال و شرایط طراحی بستگی دارد.
آیا استاندارد DIN هنوز معتبر است؟
بله. اگرچه بسیاری از استانداردهای DIN با ISO هماهنگ یا جایگزین شدهاند، اما همچنان در صنعت و بازار ایران بهطور گسترده مورد استفاده قرار میگیرند.
کلاس مقاومتی 8.8 یعنی چه؟
کلاس 8.8 نشاندهنده یک پیچ فولادی با مقاومت کششی اسمی حدود 800 مگاپاسکال و مقاومت تسلیم حدود 640 مگاپاسکال است و یکی از رایجترین کلاسهای مقاومتی در صنایع محسوب میشود.
DIN 975 و DIN 976 چه تفاوتی دارند؟
DIN 975 مربوط به راد تمامرزوه و DIN 976 مربوط به میلرزوه برشخورده با طول مشخص است. هر دو برای ایجاد اتصالات رزوهای استفاده میشوند، اما کاربرد و نحوه عرضه آنها متفاوت است.
آیا همه پیچها دارای استاندارد DIN هستند؟
خیر. برخی پیچها و اتصالدهندهها بر اساس استانداردهای ISO، ASTM، ASME، EN یا استانداردهای اختصاصی تولیدکنندگان ساخته میشوند و لزوماً استاندارد DIN ندارند.
برای انتخاب استاندارد مناسب باید به چه مواردی توجه کرد؟
برای انتخاب استاندارد مناسب باید نوع اتصال، میزان بار، شرایط محیطی، کلاس مقاومتی، جنس قطعه، نوع رزوه، پوشش سطحی و نقشه فنی پروژه بررسی شود.
