دستهبندی: مهره باریک
متریال:فولاد آلیاژی / استنلس استیل A2 / استنلس استیل A4
کلاس مقاومتی (grade):8.8 و 10.9 و 12.9 و استنلس استیل A2 / A4
نوع رزوه:متریک
نوع دنده:استاندارد / دنده ریز

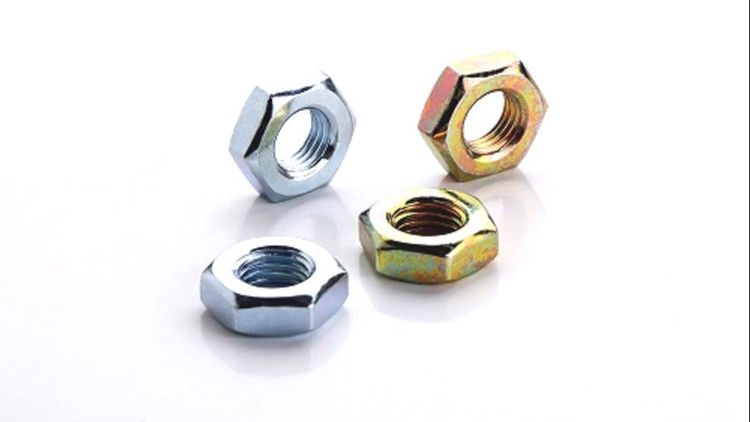

مهره باریک DIN 439
Thin Hex Nut DIN 439
قطر
مشخصات
متریال
فولاد آلیاژی / استنلس استیل A2 / استنلس استیل A4
کلاس مقاومتی (grade)
8.8 و 10.9 و 12.9 و استنلس استیل A2 / A4
نوع رزوه
متریک
نوع دنده
استاندارد / دنده ریز
جهت رزوه
راست گرد
نوع آبکاری
گالوانیزه سفید / گالوانیزه زرد/ داکرومات / فورج سرد / فورج گرم
کاربرد
مهره کم ارتفاع
استاندارد
DIN 439 / ISO 4035
توضیحات
مهره باریک DIN 439 نوعی مهره ششگوش کمارتفاع است که برای اتصال به پیچهای متریک و همچنین ایجاد قفل مکانیکی در مجموعههای پیچ و مهره استفاده میشود. مهمترین ویژگی این مهره، ارتفاع کمتر نسبت به مهرههای ششگوش استاندارد است؛ به همین دلیل در مکانهایی که فضای نصب محدود است، گزینه مناسبی محسوب میشود.
این مهره میتواند بهصورت مستقل برای ایجاد اتصال یا در کنار یک مهره معمولی بهعنوان مهره قفلی (Jam Nut) مورد استفاده قرار گیرد. البته به دلیل ارتفاع کمتر، ظرفیت تحمل بار و مقاومت آن در برابر کندهشدن رزوه از مهرههای استاندارد کمتر است؛ بنابراین برای اتصالاتی که بار محوری زیادی دارند، انتخاب کلاس و نوع مهره باید با دقت انجام شود.

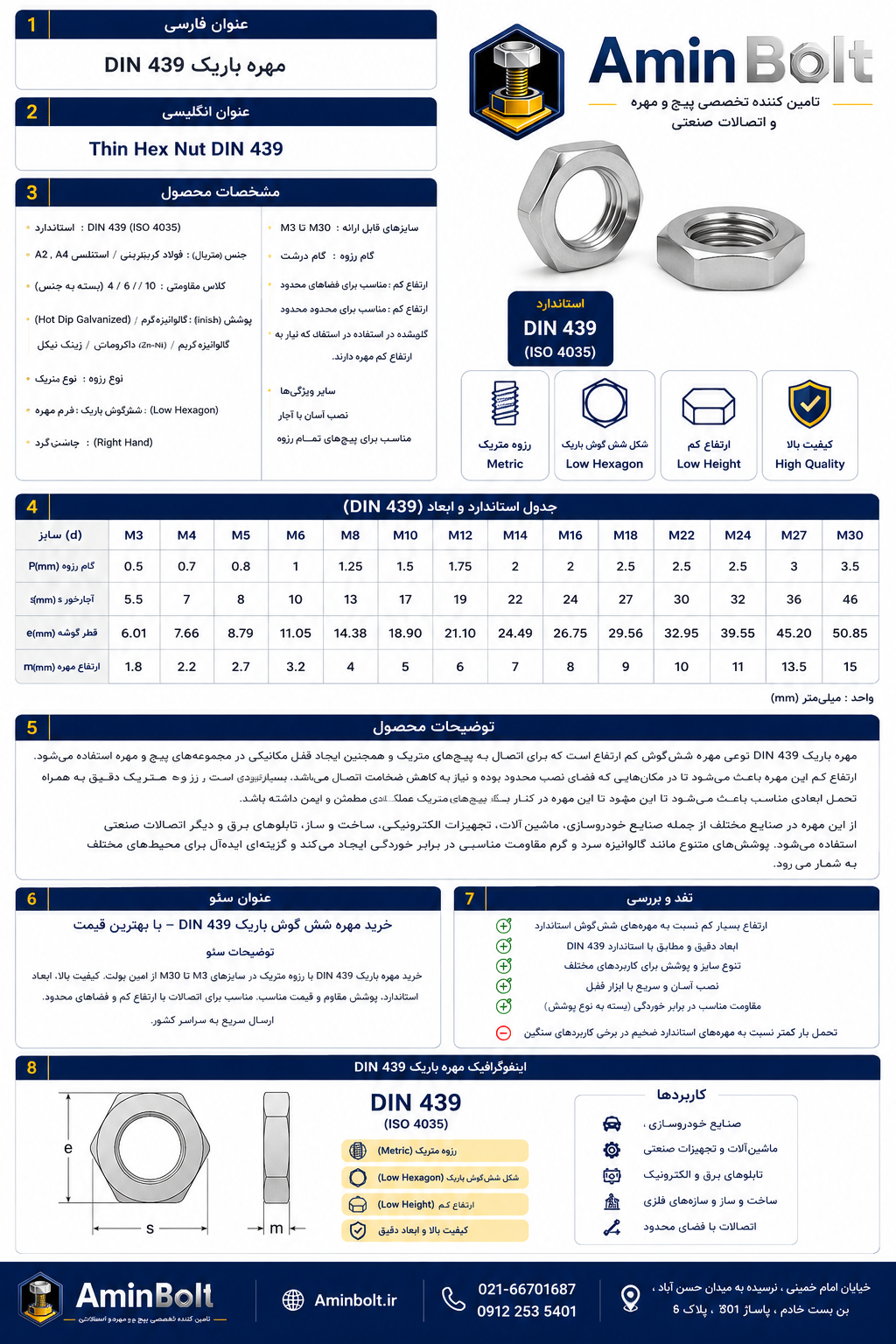

جدول استاندارد و ابعاد مهره باریک DIN 439
| سایز | گام رزوه P (mm) |
آچارخور S (mm) |
قطر گوشه E (mm) |
ارتفاع مهره m (mm) |
|---|---|---|---|---|
| M3 | 0.5 | 5.5 | 6.01 | 1.8 |
| M4 | 0.7 | 7 | 7.66 | 2.2 |
| M5 | 0.8 | 8 | 8.79 | 2.7 |
| M6 | 1.0 | 10 | 11.05 | 3.2 |
| M8 | 1.25 | 13 | 14.38 | 4 |
| M10 | 1.5 | 17 | 18.90 | 5 |
| M12 | 1.75 | 19 | 21.10 | 6 |
| M14 | 2.0 | 22 | 24.49 | 7 |
| M16 | 2.0 | 24 | 26.75 | 8 |
| M18 | 2.5 | 27 | 29.56 | 9 |
| M20 | 2.5 | 30 | 32.95 | 10 |
| M22 | 2.5 | 32 | 35.03 | 11 |
| M24 | 3.0 | 36 | 39.55 | 12 |
| M27 | 3.0 | 41 | 45.20 | 13.5 |
| M30 | 3.5 | 46 | 50.85 | 15 |
تمامی ابعاد بر حسب میلیمتر بوده و مطابق استاندارد DIN 439 / ISO 4035 ارائه شدهاند.
مهره DIN 439 در صنایع مختلف از جمله ماشینآلات صنعتی، تجهیزات مکانیکی، تابلوهای برق، ساخت سازههای فلزی و مجموعههای دارای فضای نصب محدود کاربرد دارد.
برای ثبت سفارش مهره باریک در امین بولت با کارشناسان مجموعه تماس حاصلفرمایید
نقد و بررسی
مهره باریک DIN 439 به دلیل ارتفاع کم، انتخاب مناسبی برای اتصالاتی است که فضای محوری محدودی دارند. همچنین میتوان از آن در کنار مهره استاندارد برای ایجاد اتصال قفلشونده استفاده کرد. مزایا: ارتفاع کمتر و مناسب برای فضاهای محدود استاندارد و ابعاد مشخص تنوع سایز و رزوه نصب آسان با آچار مناسب برای استفاده بهعنوان Jam Nut امکان تأمین با پوششهای مختلف محدودیت: به دلیل ضخامت کمتر، ظرفیت باربری آن نسبت به مهرههای معمولی پایینتر است؛ بنابراین برای بارهای سنگین باید از مهره و کلاس مقاومتی متناسب با طراحی اتصال استفاده شود.
