متریال:فولاد کربنی / استنلس استیل
نوع آبکاری:گالوانیزه سفید / گالوانیزه زرد/ داکرومات
استاندارد رزوه:دنده استاندارد (Coarse)
نوع رزوه:متریک

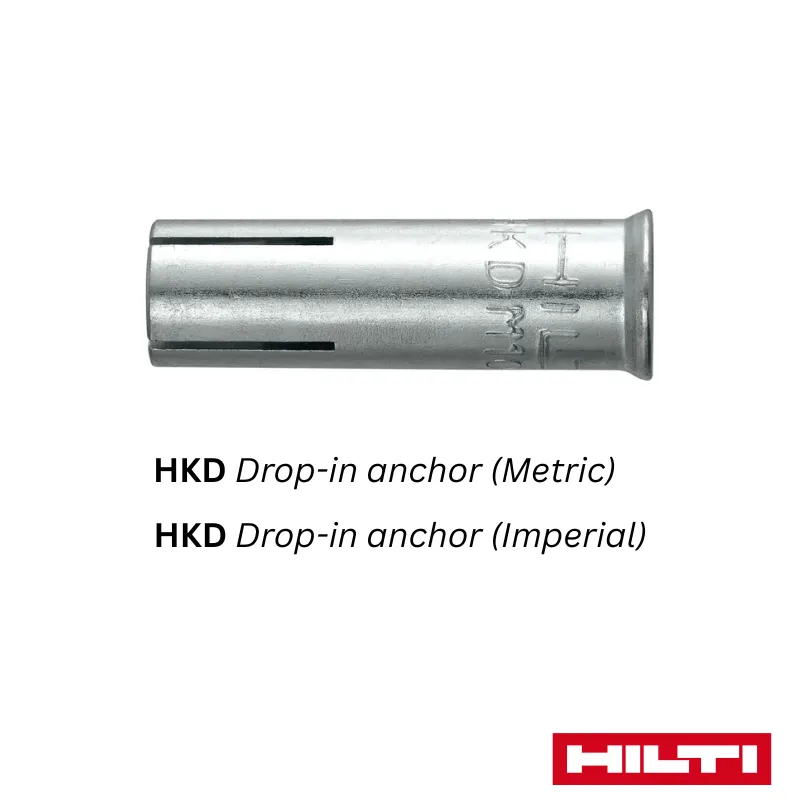

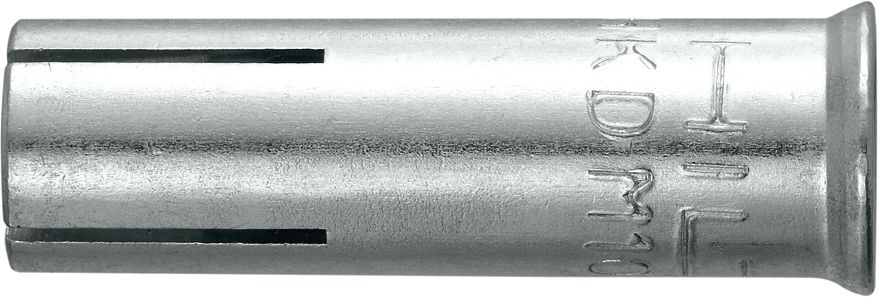

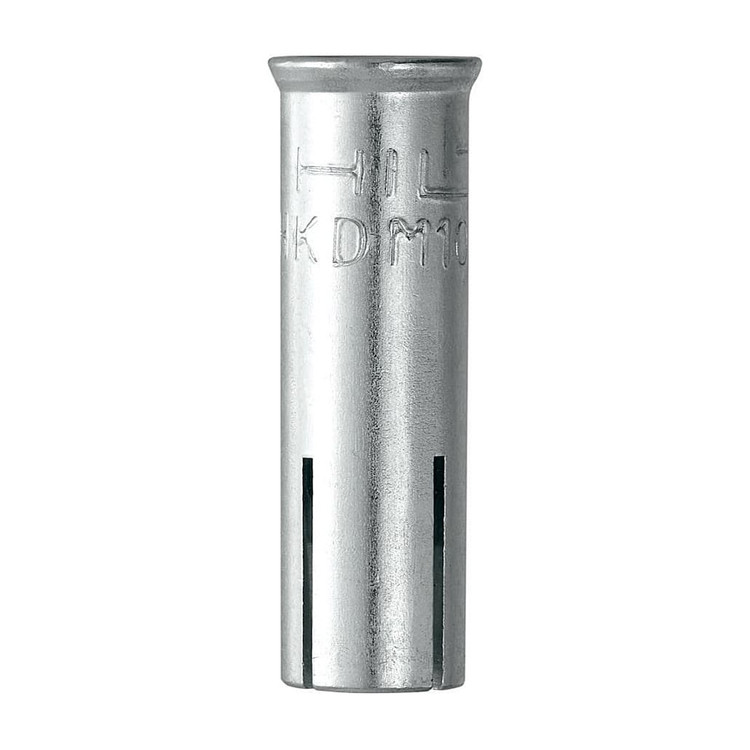

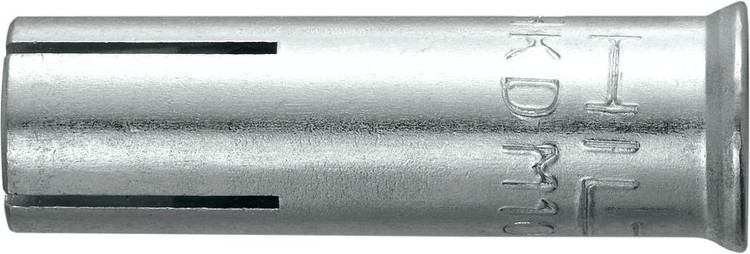

انکر بولت ضربهای HKD (رول بولت بوشنی داخل رزوه)
HKD Drop-in Anchor (Internal Thread)
مدل
سایز
مشخصات
متریال
فولاد کربنی / استنلس استیل
نوع آبکاری
گالوانیزه سفید / گالوانیزه زرد/ داکرومات
استاندارد رزوه
دنده استاندارد (Coarse)
نوع رزوه
متریک
استاندارد
DIN EN 10277 / ISO 21013
توضیحات
انکر بولت ضربهای HKD (رول بولت بوشنی)
انکر بولت ضربهای (Drop-in Anchor) مدل HKD، که در بازار ایران به نام‌های رول بولت بوشنی یا انکر لبه‌دار نیز شناخته می‌شود، یکی از پرکاربردترین، سریع‌ترین و مطمئن‌ترین انکرهای مکانیکی برای اتصال تجهیزات سنگین و نیمه‌سنگین به بسترهای سفت نظیر بتن (بدون ترک) و سنگ‌های ساختمانی است.
این انکر از نوع انبساطی با رزوه داخلی است و طراحی آن به گونه‌ای است که پس از نصب، کاملاً هم‌سطح با سطح بتن قرار می‌گیرد و هیچ زائده برآمده‌ای باقی نمی‌گذارد.
مکانیزم عملکرد انکر HKD
درون بدنه استوانه‌ای انکر ضربهای، یک گوه مخروطی شکل قرار دارد. پس از قرار دادن انکر داخل سوراخ دریل شده، با استفاده از یک سنبه مخصوص و چکش، به گوه داخلی ضربه وارد می‌شود. این ضربه باعث حرکت گوه به سمت انتهای شیاردار انکر شده و باعث منبسط شدن (باز شدن) بدنه بوشن و درگیری اصطکاکی بسیار قوی با دیواره سوراخ بتن می‌گردد.
ویژگی‌ها و مزایای برجسته انکر ضربهای HKD
- نصب هم‌سطح (Flush Setting): بزرگترین مزیت این انکر است. پس از نصب، سطح بتن صاف باقی می‌ماند. این ویژگی برای زمانی که نیاز به باز و بسته کردن مداوم قطعه یا تغییر کاربری فضا وجود دارد، عالی است.
- رزوه داخلی مادگی: این امکان را فراهم می‌کند که از انواع پیچ‌های شش‌گوش، پیچ‌های آلن، پیچ‌های متری (راد) و یا قلاب‌های استاندارد میلی‌متری استفاده کنید.
- تجدیدپذیری نقطه اتصال: برخلاف انکرهای گوه‌ای (HSA)، شما می‌توانید پیچ را از داخل انکر HKD باز کنید بدون اینکه انکر از جای خود تکان بخورد یا ظرفیت باربری خود را از دست بدهد.
- نصب سریع و آسان: با یک دریل کاری بهینه (عمق کم) و چند ضربه چکش نصب تکمیل می‌شود.
- لبه‌دار (Rim): لبه ظریف بالای انکر مانع از فرو رفتن بیش از حد آن به داخل سوراخ در زمان نصب می‌شود.
کاربردهای گسترده انکر بوشنی
این انکر انتخاب اول مهندسان تأسیسات و ساختمان در موارد زیر است:
- سیستم‌های تأسیساتی (M&E): آویز کردن لوله‌های آب، فاضلاب، و کانال‌های تهویه مطبوع (HVAC).
- سیستم‌های اطفاء حریق: مهار اسپرینکلرها و خطوط لوله آتش‌نشانی.
- سقف‌های کاذب و کناف: مهار انواع شاسی‌کشی و آویزهای سقف کاذب.
- صنعتی: مهار سینی‌های کابل برق، نردبان کابل و تابلوهای برقی سنگین.
- ساختمانی: مهار هندریل‌ها، گاردریل‌ها، نمای خشک و پارتیشن‌بندی.
مشخصات فنی متریال
- جنس بدنه: فولاد کربنی سخت‌کاری‌شده (Hardened Steel).
- آبکاری: گالوانیزه سرد (Zinc Plated) با ضخامت حداقل ۵ میکرون (مطابق DIN 50961).
- استاندارد رزوه: رزوه میلی‌متری ایزو (ISO Metric)، کلاس تلرانس 6H.
نکات مهم برای نصب موفق
- حتماً از مته هم‌قطر با قطر خارجی انکر (نظیر سایز مته در جدول فنی) استفاده کنید.
- پیش از جاگذاری انکر، داخل سوراخ را با پمپ باد یا فرچه کاملاً از گرد و غبار بتن پاک کنید. گرد و غبار باقیمانده مانع از باز شدن کامل گوه و کاهش شدید باربری می‌شود.
- برای اطمینان از نصب صحیح و باز شدن کامل انبساط انکر، حتماً از سنبه ضربه‌زن مخصوص (Setting Tool) متناسب با سایز انکر استفاده کنید.
جدول مشخصات ابعادی انکر بولت ضربهای HKD (گالوانیزه) تمامی ابعاد به میلی‌متر (mm) هستند.
| سایز انکر (رزوه × طول) |
قطر نامی رزوه داخل (d) |
قطر مته سوراخکاری (d₀) |
طول کل انکر (L) |
حداقل عمق سوراخکاری (h₁) |
حداقل عمق رزوه مفید (l_th) |
گشتاور مجاز بستن پیچ (T_inst) [N.m] |
|---|---|---|---|---|---|---|
| M6 × 25 | 6 mm | 8 mm | 25 mm | 27 mm | 11 mm | 4 N.m |
| M8 × 30 | 8 mm | 10 mm | 30 mm | 33 mm | 13 mm | 8 N.m |
| M8 × 40 | 8 mm | 10 mm | 40 mm | 43 mm | 20 mm | 8 N.m |
| M10 × 40 | 10 mm | 12 mm | 40 mm | 43 mm | 19 mm | 15 N.m |
| M12 × 50 | 12 mm | 15 mm | 50 mm | 54 mm | 24 mm | 35 N.m |
| M16 × 65 | 16 mm | 20 mm | 65 mm | 70 mm | 28 mm | 60 N.m |
| M20 × 80 | 20 mm | 25 mm | 80 mm | 85 mm | 38 mm | 120 N.m |
نقد و بررسی
نقد و بررسی مهندسی انکر بولت ضربهای HKD (رول بولت بوشنی)
اگر در پروژه‌های ساختمانی، تأسیساتی یا صنعتی با چالش مهار بارهای معلق، آویز سقف‌ها یا داکت‌کشی‌های سنگین مواجه شده باشید، بدون شک نام انکر ضربهای (Drop-in Anchor) یا همان انکر بوشنی مدل HKD را شنیده‌اید. این اتصال فولادی به دلیل طراحی خاصِ بدون زائده و سرعت نصب استثنایی، به پرتقاضاترین انکر مکانیکی در بازار اتصالات تبدیل شده است. در ادامه، کارشناسان فنی امین بولت این محصول را از منظر مهندسی، دوام متریال و ظرفیت باربری بررسی می‌کنند.
۱. کیفیت ساخت و هندسه ظاهری؛ ظریف اما پرطاقت
بدنه استوانه‌ای انکر HKD در نگاه اول ساده به نظر می‌رسد، اما از سه جزء مهندسی‌شده و هماهنگ تشکیل شده است:
- لبه مهارکننده (Rim / Flange): لبه باریک دهانه بالایی مانع از سقوط و لغزش ناخواسته انکر به اعماق سوراخ بتن در زمان کوبش چکش می‌شود و اتصال را کاملاً تراز بتن نگه می‌دارد.
- دقت رزوه‌کاری داخلی (Internal Metric Thread): رزوه مادگی استاندارد ISO با تلرانس دقیق 6H ماشین‌کاری شده تا بستن انواع پیچ و راد متری بدون گریپاژ یا لقی انجام شود.
- چهار شیار انبساطی قرینه (Expansion Slots): برش‌های طولی انتهای بوشن هنگام حرکت گوه مخروطی، به‌صورت کاملاً متقارن باز شده و با بتن درگیر می‌شوند.
۲. مکانیزم باربری؛ انبساط اصطکاکی با کمترین عمق سوراخکاری
انکر بوشنی HKD یک انکر کنترل‌شده با تغییر شکل (Deformation-Controlled Expansion) است. با ضربه سنبه مخصوص، گوه مخروطی سخت‌کاری‌شده داخلی به جلو رانده شده و انتهای شیاردار انکر را باز می‌کند تا نیروی اصطکاکی شدیدی با بتن برقرار شود.
مزیت کلیدی در اجرا: انکر بوشنی برای رسیدن به بالاترین ظرفیت کششی به عمق سوراخکاری بسیار کمتری نسبت به رول‌بولت‌های معمولی نیاز دارد (مثلاً سایز M10 تنها ۴۰ میلی‌متر عمق می‌خواهد). این مزیت یعنی استهلاک کمتر مته، سرعت دوچندان در کار در ارتفاع و پیشگیری از برخورد با میلگردهای مسلح‌کننده بتن.
۳. جدول مقایسه فنی: انکر ضربهای HKD در برابر رول‌بولت گوه‌ای HSA
| شاخص مقایسه | انکر ضربهای بوشنی (HKD) | رول‌بولت گوه‌ای (HSA) |
|---|---|---|
| برآمدگی روی بتن | کاملاً هم‌سطح (Flush) و تمیز | پیچ و مهره بیرون‌زده از بتن |
| قابلیت باز و بست | بله؛ پیچ بدون آسیب به انکر مکرراً باز می‌شود | اتصال دائمی؛ باز کردن مستلزم برش یا تخریب است |
| تنوع المان اتصالی | پیچ شش‌گوش، آلن، راد متری، قلاب | فقط قطعات متصل به مهره سرخود انکر |
| عمق دریل‌کاری | کوتاه و بهینه | متوسط تا عمیق |
| ابزار مورد نیاز نصب | چکش + سنبه مخصوص (Setting Tool) | آچار یا بکس |
۴. پوشش، آبکاری و مقاومت محیطی
انکر بوشنی‌های عرضه شده در امین بولت دارای پوشش گالوانیزه سرد براق (Zinc Plated) با ضخامت استاندارد ۵ تا ۸ میکرون هستند. این لایه مقاومت بسیار خوبی در محیط‌های مسقف، موتورخانه‌ها و مصارف متداول ساختمانی ایجاد می‌کند. برای سازه‌های دریایی، کلردار یا پروژه‌های اسیدی، سفارش گریدهای استنلس استیل A2 و A4 یا پوشش داکرومات پیشنهاد می‌شود.
۵. جمع‌بندی نقاط قوت و چالش‌های نصب
نقاط قوت و مزایا
- نمای کار نهایی کاملاً هم‌سطح و بدون زائده برآمده
- سرعت اجرای بالا در تیراژ انبوه سقف‌های کاذب و ساپورت‌ها
- امکان باز و بسته کردن مجدد پیچ در تغییرات دکوراسیون و تجهیزات
- کاهش استهلاک مته و پیشگیری از برخورد با میلگرد داخلی بتن
- پوشش آبکاری یکنواخت و تلرانس رزوه‌کاری دقیق 6H
نکات نیازمند دقت در نصب
- نیازمند سنبه مخصوص متناسب با سایز انکر جهت باز شدن کامل گوه
- حساسیت بالا به تمیزی سوراخکاری (گردوغبار باید حتماً خارج شود)
- غیرقابل استفاده در مصالح ترد و توخالی مثل سفال یا بلوک پوک
خرید مطمئن از امین بولت
انکر ضربهای HKD استانداردترین انتخاب برای نصابان ساپورت تأسیساتی، لوله‌کشی آتش‌نشانی و سقف کاذب است. فروشگاه امین بولت تأمین‌کننده مستقیم انواع انکر بولت‌های ضربهای در تمام سایزها (M6 تا M20) با بالاترین کیفیت متریال و قیمت دست اول بازار است. جهت استعلام قیمت روز و ثبت سفارش خرید عمده با کارشناسان ما تماس بگیرید.
