متریال:فولاد آلیاژی / استنلس استیل A2 / استنلس استیل A4
کلاس استحکام:8.8 / 10.9 / 12.9 / A2-70 / A4-80
نوع رزوه:گام استاندارد (Coarse)
نوع دنده:تمام رزوه
پیچ آلن گل کوتاه DIN 7984
Low Head Socket Cap Screw DIN 7984
قطر
طول
مشخصات
متریال
فولاد آلیاژی / استنلس استیل A2 / استنلس استیل A4
کلاس استحکام
8.8 / 10.9 / 12.9 / A2-70 / A4-80
نوع رزوه
گام استاندارد (Coarse)
نوع دنده
تمام رزوه
نوع آبکاری
فسفات مشکی / گالوانیزه سفید / بدون پوشش (استیل)
نوع آچارخور
آلن
نوع سر
کوتاه (Low Head)
جهت رزوه
راست گرد
استاندارد رزوه
ISO Metric
واحد ابعاد
میلیمتر (mm)
مقاومت خوردگی
معمولی
نوع استاندارد
DIN 7984 / ISO 14580
توضیحات

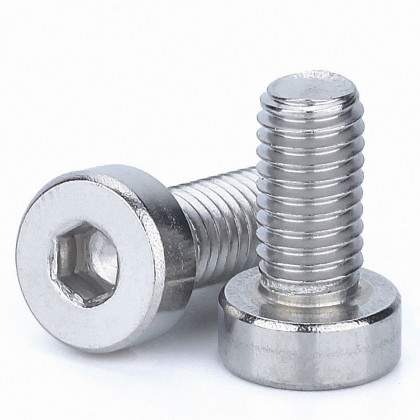

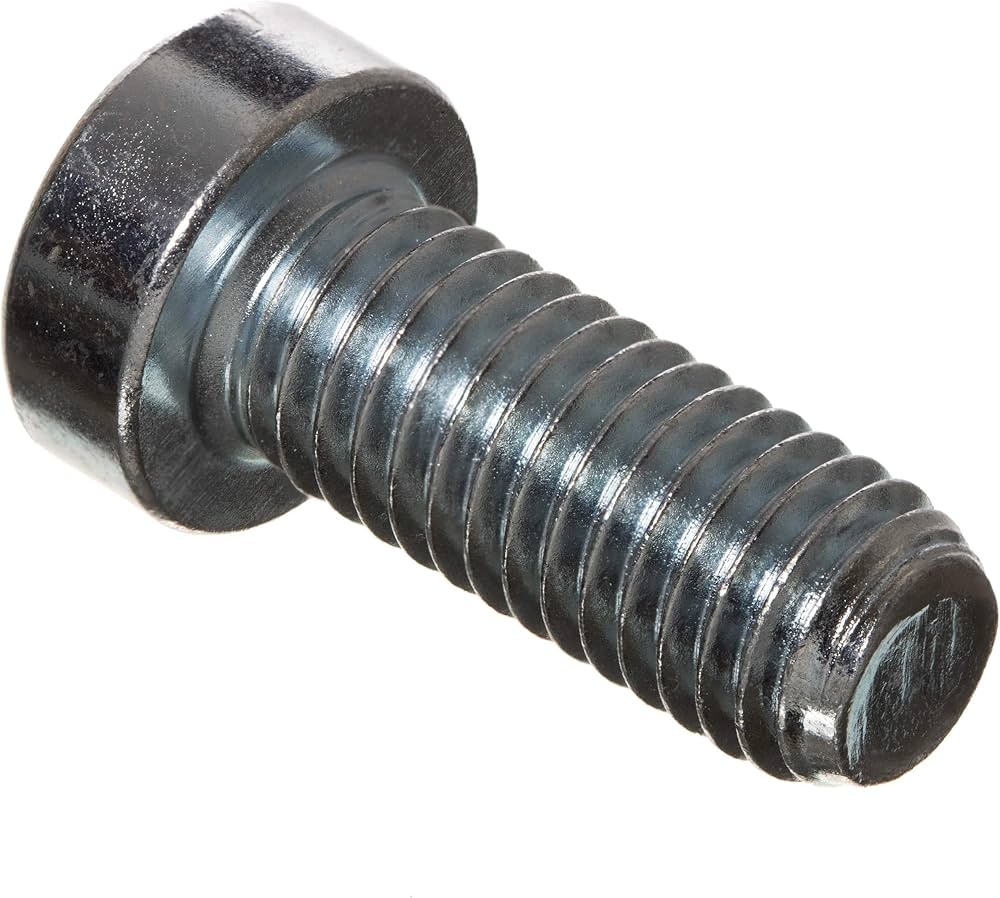

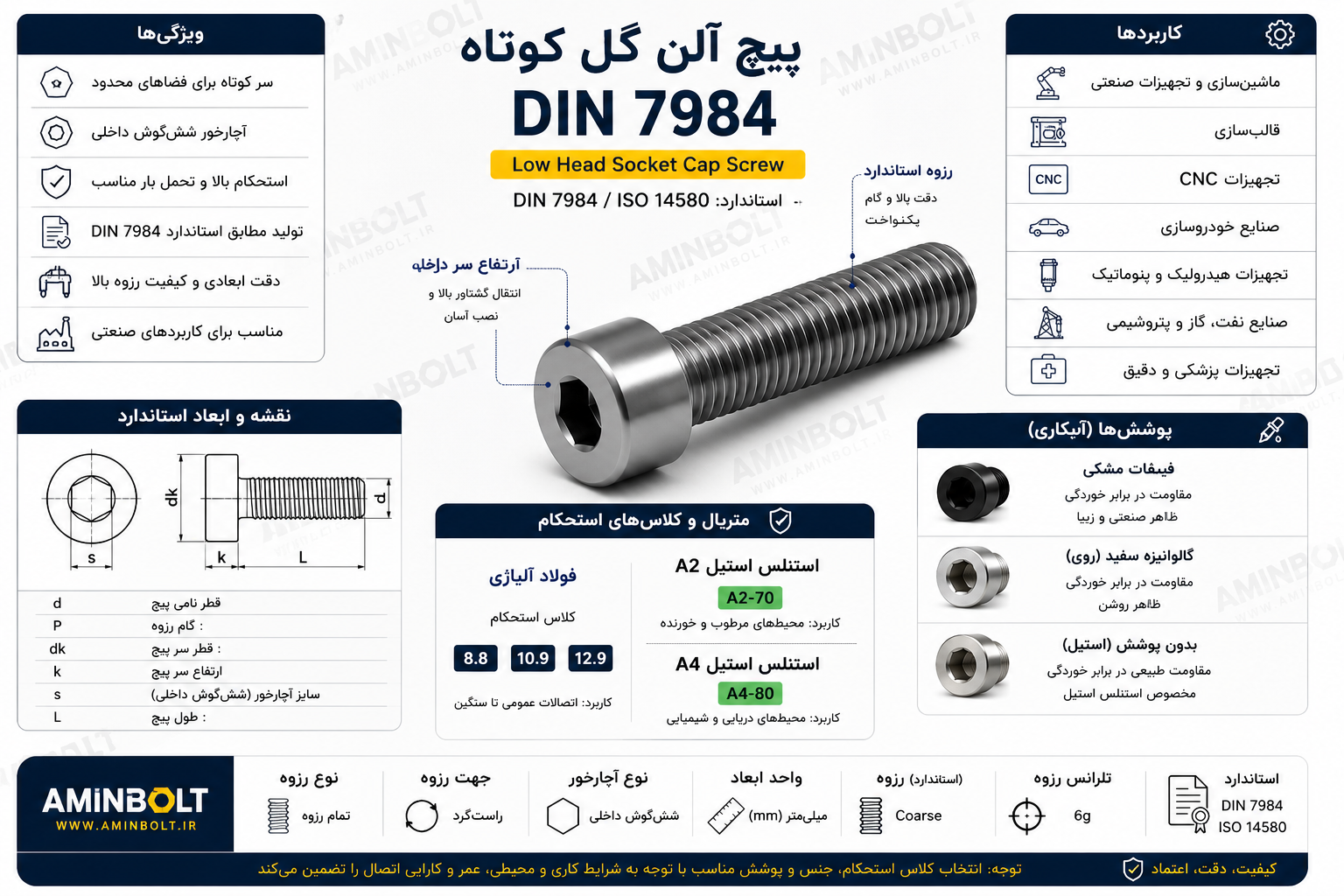

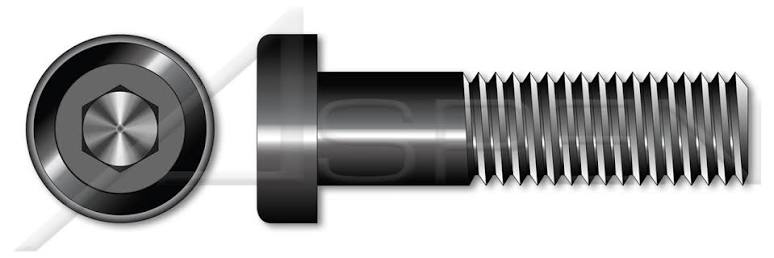

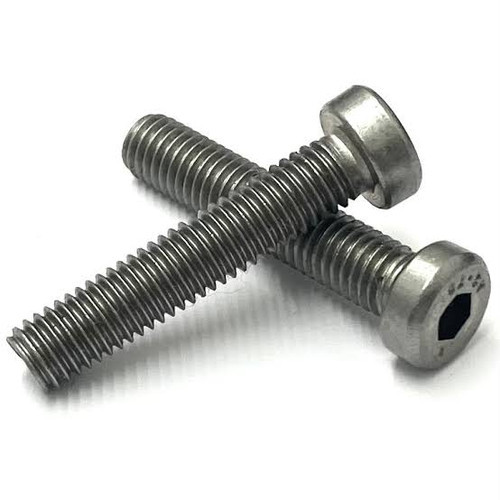

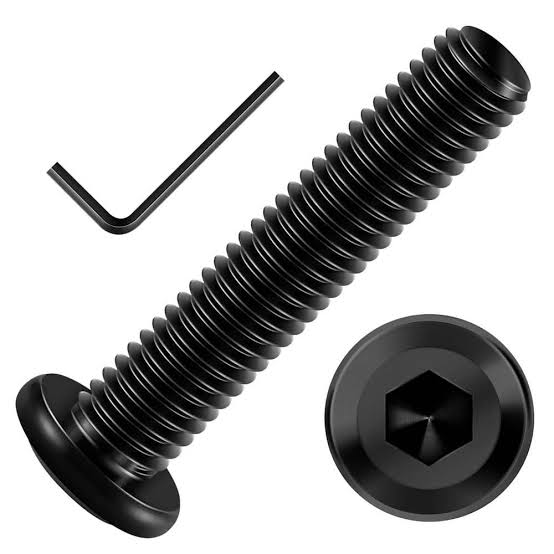

پیچ آلن گل کوتاه DIN 7984
پیچ آلن گل کوتاه DIN 7984 یکی از پرکاربردترین پیچهای صنعتی با آچارخور داخلی ششگوش است که به دلیل ارتفاع کم سر پیچ، در محلهایی که فضای نصب محدود است استفاده میشود. این پیچ مطابق استاندارد DIN 7984 و استاندارد معادل ISO 14580 تولید شده و در صنایع ماشینسازی، قالبسازی، تجهیزات CNC، خودروسازی، تجهیزات هیدرولیک، صنایع نفت و گاز، تجهیزات پزشکی و انواع ماشینآلات صنعتی کاربرد گستردهای دارد.
طراحی سر کوتاه این پیچ باعث میشود ارتفاع بیرونزدگی از سطح قطعه نسبت به پیچ آلن سر استوانه DIN 912 کمتر باشد و در نتیجه برای مجموعههایی که محدودیت ارتفاع دارند انتخاب بسیار مناسبی محسوب شود. وجود آچارخور ششگوش داخلی نیز امکان اعمال گشتاور مناسب و نصب آسان را فراهم میکند.
متریال و کلاسهای استحکام
پیچ آلن گل کوتاه DIN 7984 در متریالها و کلاسهای مقاومتی مختلف تولید میشود تا پاسخگوی نیاز صنایع گوناگون باشد. این محصول بسته به نوع کاربرد در متریال فولاد آلیاژی، استنلس استیل A2 و استنلس استیل A4 عرضه میشود و در کلاسهای مقاومتی 8.8، 10.9، 12.9، A2-70 و A4-80 قابل تأمین است.
- فولاد آلیاژی گرید 8.8 برای کاربردهای عمومی صنعتی
- فولاد آلیاژی گرید 10.9 برای اتصالات با استحکام بالا
- فولاد آلیاژی گرید 12.9 برای شرایط سنگین و بارگذاری زیاد
- استنلس استیل A2-70 مناسب محیطهای مرطوب و خورنده
- استنلس استیل A4-80 مناسب محیطهای دریایی و صنایع شیمیایی
کاربردهای پیچ آلن گل کوتاه
- ماشینسازی و تجهیزات صنعتی
- قالبسازی
- تجهیزات CNC
- صنایع خودروسازی
- تجهیزات هیدرولیک و پنوماتیک
- صنایع نفت، گاز و پتروشیمی
- تجهیزات پزشکی
- ساخت تجهیزات دقیق
مزایای پیچ آلن گل کوتاه DIN 7984
- ارتفاع کم سر پیچ برای فضاهای محدود
- استحکام بالا در کلاسهای مختلف
- تولید مطابق استاندارد DIN 7984 و ISO 14580
- دقت بالای رزوه و ابعاد
- نصب آسان با آچار آلن
- قابل عرضه در فولادی و استنلس استیل
- موجود در سایزهای مختلف
نکات مهم هنگام انتخاب
در انتخاب پیچ آلن گل کوتاه باید به قطر، طول، کلاس استحکام، جنس، نوع پوشش، شرایط محیطی و میزان بار وارد بر اتصال توجه شود. در محیطهای خورنده استفاده از پیچهای استنلس استیل توصیه میشود و برای اتصالات تحت بار زیاد، گریدهای 10.9 و 12.9 گزینه مناسبتری هستند.
سوالات متداول
تفاوت DIN 7984 و DIN 912 چیست؟
اصلیترین تفاوت این دو استاندارد در ارتفاع سر پیچ است. پیچ DIN 7984 دارای سر کوتاه بوده و برای محلهایی با محدودیت ارتفاع استفاده میشود، در حالی که DIN 912 دارای سر استوانهای استاندارد و ارتفاع بیشتری است.
این پیچ در چه گریدهایی عرضه میشود؟
بسته به موجودی و نیاز پروژه، این محصول در کلاسهای مقاومتی 8.8، 10.9، 12.9، A2-70 و A4-80 قابل تأمین است.
آیا امکان سفارش در سایزهای مختلف وجود دارد؟
بله، پیچ آلن گل کوتاه DIN 7984 در قطرها و طولهای استاندارد مختلف مطابق استاندارد DIN و ISO قابل عرضه است.
آیا جدول وزنی این محصول بر اساس استاندارد است؟
بله، جدول وزنی ارائهشده بر اساس استاندارد DIN 7984 تهیه شده و مرجع مناسبی برای محاسبات فنی، خرید و برآورد وزن سفارش است.
جدول وزن پیچ آلن گل کوتاه DIN 7984
جدول زیر وزن پیچ آلن گل کوتاه DIN 7984 فولادی را بر اساس قطر و طول پیچ نشان میدهد. اعداد جدول بر حسب گرم برای هر عدد پیچ هستند و برای محاسبه وزن سفارش، تعداد تقریبی در هر کیلوگرم و مدیریت موجودی انبار کاربرد دارند.
| سایز | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 0.48 | 0.52 | 0.60 | 0.69 | 0.78 | 0.86 | 0.97 | 1.10 | 1.20 | 1.46 | 1.74 | - | - | - | - | - | - | - | - | - | - |
| M4 | - | 0.96 | 1.12 | 1.28 | 1.44 | 1.60 | 1.76 | 1.95 | 2.15 | 2.64 | 3.13 | 3.62 | 4.11 | - | - | - | - | - | - | - | - |
| M5 | - | 2.02 | 2.26 | 2.50 | 2.74 | 2.98 | 3.22 | 3.46 | 3.77 | 4.54 | 5.31 | 6.08 | 6.85 | 7.62 | 8.39 | - | - | - | - | - | - |
| M6 | - | - | 3.24 | 3.59 | 3.94 | 4.29 | 4.64 | 4.99 | 5.34 | 6.45 | 7.56 | 8.67 | 9.78 | 10.89 | 12.00 | 13.10 | 14.20 | - | - | - | - |
| M8 | - | - | 6.85 | 7.45 | 8.05 | 8.65 | 9.25 | 9.85 | 10.50 | 12.00 | 14.00 | 16.00 | 18.00 | 20.00 | 22.00 | 24.00 | 26.00 | 30.00 | 34.00 | 38.00 | 42.00 |
| M10 | - | - | - | - | - | 13.40 | 14.40 | 15.40 | 16.40 | 19.00 | 21.60 | 24.70 | 27.80 | 30.90 | 34.00 | 37.10 | 40.20 | 46.40 | 52.60 | 58.80 | 65.00 |
| M12 | - | - | - | - | - | 19.80 | 21.20 | 22.60 | 24.10 | 27.70 | 31.30 | 34.90 | 39.30 | 43.70 | 48.10 | 52.50 | 56.90 | 65.80 | 74.70 | 83.60 | 92.50 |
| M14 | - | - | - | - | - | - | - | - | 36.70 | 41.60 | 46.50 | 51.40 | 56.30 | 62.30 | 68.30 | 74.30 | 80.30 | 92.40 | 105.00 | 117.50 | 130.00 |
| M16 | - | - | - | - | - | - | - | - | 48.70 | 55.40 | 62.10 | 68.80 | 75.50 | 82.20 | 89.60 | 97.00 | 104.00 | 119.00 | 134.00 | 149.00 | 164.00 |
| M18 | - | - | - | - | - | - | - | - | - | - | 83.00 | 91.00 | 99.00 | 107.00 | 115.00 | 125.00 | 135.00 | 155.00 | 175.00 | 195.00 | 215.00 |
| M20 | - | - | - | - | - | - | - | - | - | - | 110.00 | 120.00 | 130.00 | 140.00 | 150.00 | 160.00 | 172.00 | 197.00 | 222.00 | 247.00 | 272.00 |
| M22 | - | - | - | - | - | - | - | - | - | - | - | - | 185.00 | - | 188.00 | 201.00 | 214.00 | 244.00 | 274.00 | 304.00 | 334.00 |
| M24 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 223.00 | 238.00 | 253.00 | 288.00 | 324.00 | 359.00 | 395.00 |
نکته: وزنهای جدول مربوط به پیچ فولادی DIN 7984 هستند. اختلاف جزئی در وزن واقعی به دلیل تلرانس تولید، نوع پوشش، برند تولیدکننده و کلاس مقاومتی طبیعی است.
نقد و بررسی
نقد و بررسی پیچ آلن گل کوتاه DIN 7984
پیچ آلن گل کوتاه DIN 7984 یکی از بهترین گزینهها برای اتصالاتی است که علاوه بر استحکام مناسب، محدودیت ارتفاع نیز وجود دارد. کاهش ارتفاع سر پیچ نسبت به پیچ آلن سر استوانه DIN 912 باعث میشود در مجموعههایی که فضای نصب محدود است، بدون نیاز به ایجاد فضای اضافی بتوان اتصال مطمئن و استانداردی ایجاد کرد.
این پیچ مطابق استاندارد DIN 7984 و استاندارد معادل ISO 14580 تولید شده و از نظر دقت ابعادی، کیفیت رزوه و قابلیت تحمل بار، عملکرد بسیار مطلوبی دارد. وجود آچارخور ششگوش داخلی نیز باعث انتقال مناسب گشتاور، کاهش احتمال آسیب به گل پیچ و سهولت باز و بسته کردن در دفعات متعدد میشود.
بررسی کیفیت ساخت
پیچ آلن گل کوتاه در متریالهای مختلف از جمله فولاد آلیاژی، استنلس استیل A2 و استنلس استیل A4 و همچنین کلاسهای مقاومتی 8.8، 10.9، 12.9، A2-70 و A4-80 تولید میشود. این تنوع باعث میشود بتوان متناسب با شرایط کاری، میزان بار، رطوبت محیط و نیاز پروژه، گزینه مناسب را انتخاب کرد.
مزایا
- ارتفاع کم سر پیچ و مناسب برای فضاهای محدود
- تولید مطابق استاندارد DIN 7984 و ISO 14580
- کیفیت بالای رزوه و دقت ابعادی
- قابل عرضه در متریالها و کلاسهای مقاومتی مختلف
- نصب آسان با آچار آلن و انتقال مناسب گشتاور
- کاربرد گسترده در ماشینآلات صنعتی، قالبسازی، تجهیزات CNC و صنایع خودروسازی
نکات قابل توجه
به دلیل کوتاهتر بودن ارتفاع سر، ظرفیت تحمل گشتاور این پیچ نسبت به پیچ آلن سر استوانه DIN 912 در برخی شرایط کمتر است. بنابراین در اتصالاتی که نیاز به اعمال گشتاور بسیار بالا وجود دارد، انتخاب استاندارد مناسب باید با توجه به شرایط طراحی انجام شود.
در زمان انتخاب این محصول، توجه به قطر، طول، کلاس استحکام، جنس، نوع پوشش و شرایط محیطی اهمیت زیادی دارد. همچنین استفاده از آچار آلن استاندارد و اعمال گشتاور مطابق دستورالعملهای فنی، موجب افزایش عمر اتصال و جلوگیری از آسیب به گل پیچ خواهد شد.
